| 使用工業(yè)級SLA3D打印機 |
|
3D打印耐300℃高溫光敏樹脂材料：3D打印出來后，可以在300℃以下的環(huán)境中進行您的模型產(chǎn)品測試，并能在相對的高溫環(huán)境內(nèi)保持較為合理的耐高溫測試時間（具體能維持多長時間的300℃高溫時間測試，還得您根據(jù)自身的需求來進行自行測驗）。并且非常適合用于驗證設(shè)計尺寸有要求的模型產(chǎn)品，打印出來的產(chǎn)品表面很光滑，材料比較脆。最大特點在于此光敏樹脂材料可耐300℃高溫。 |

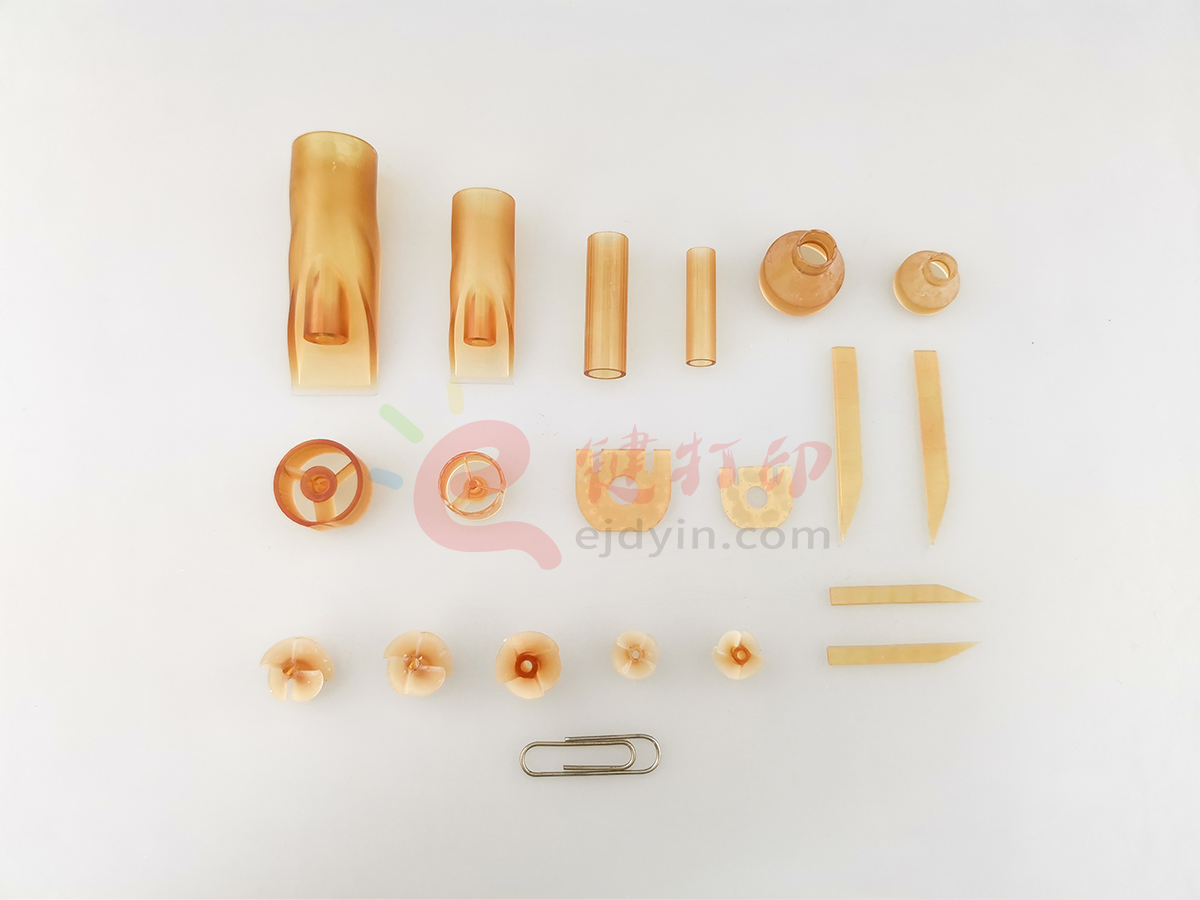

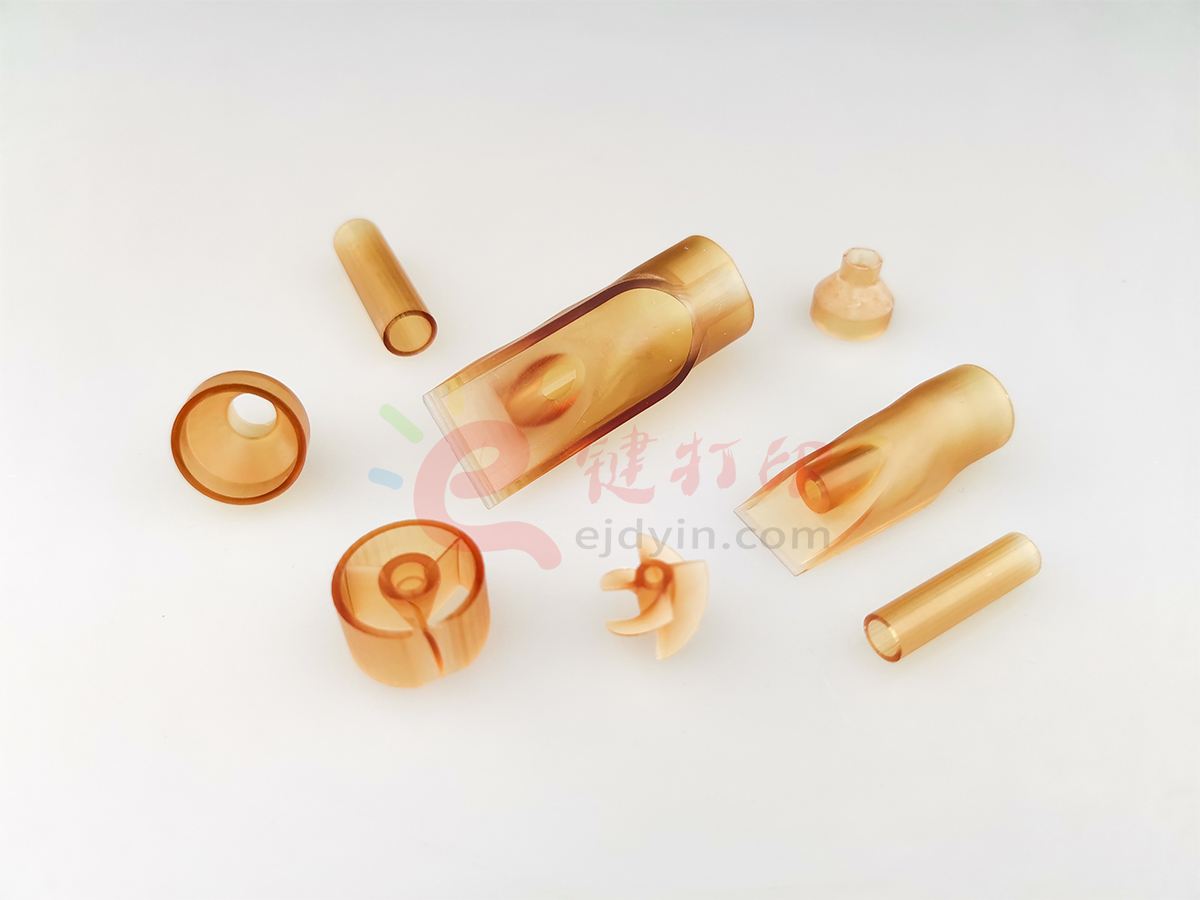

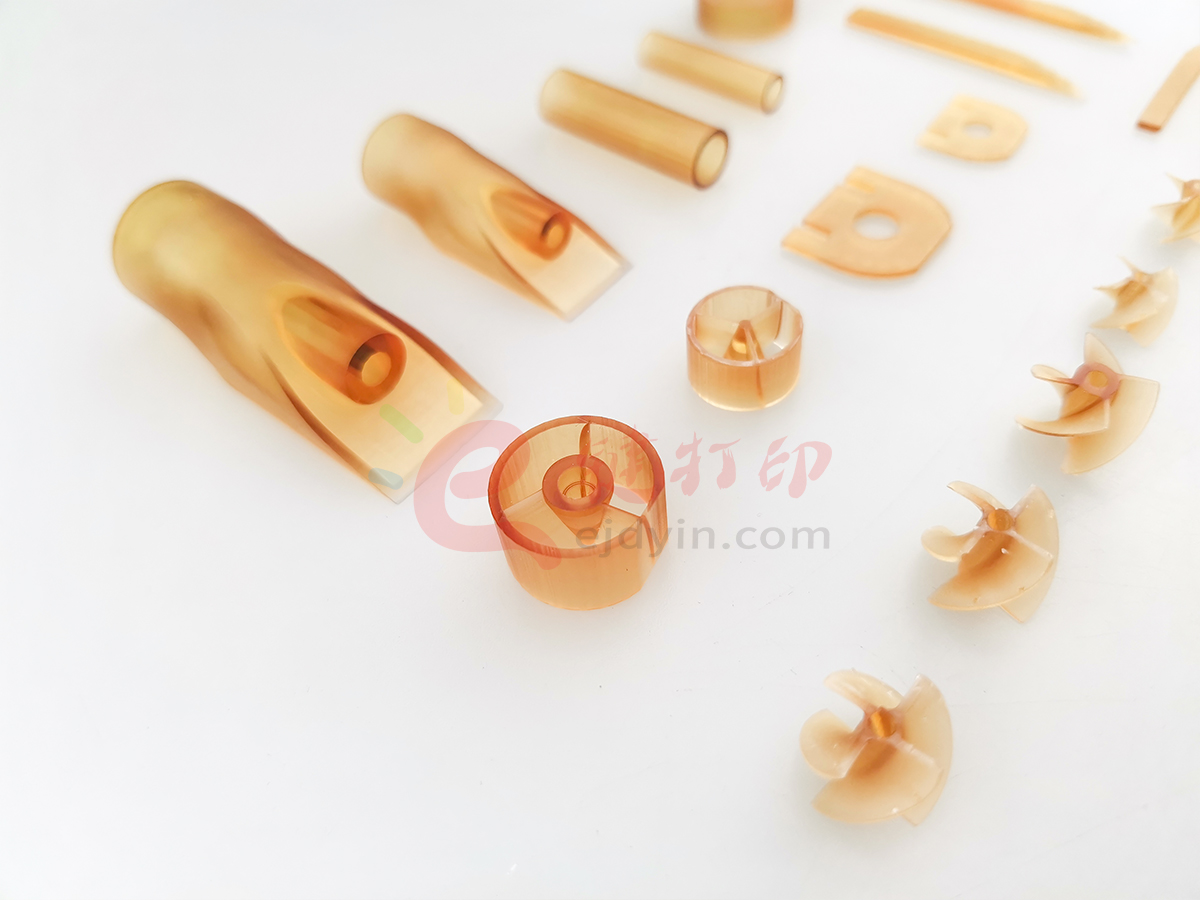

| 材料及成品實拍圖 |
|
|
| 詳細信息 |
|
逐層打印每層厚度0.1mm
誤差范圍±0.1mm(L≤100mm)或±0.1%×L（L＞100mm）
推薦最小細節(jié)0.5mm
推薦最小壁厚1mm
強度一般
適合用來驗證設(shè)計尺寸使用
韌性一般
可耐300℃高溫
|
| 物性表 |
|
| 公制 |
方法 |
HI TEMP 300-AMB |
| 顏色 |
|
琥珀色 |
| 描述 |
|
行業(yè)領(lǐng)先的超高溫耐（HDT>300°C），
適合硬質(zhì)塑料最嚴(yán)厲的環(huán)境 |
| 粘度 (cps@ 25C) |
布氏粘度計 |
1725 |
| 液體密度（克/立方厘米） |
Kruss K11 張力儀 |
1.19 |
| 固體密度（克/立方厘米） |
ASTM D792 |
1.3 |
| 抗張強度極限(MPa) |
ASTM D638
(rigid)/D412(elastomer/rubber) |
81 |
| 拉伸模量(MPa) |
ASTM D638（剛性）/D412（彈性體） |
4000 |
| 斷裂伸長率(%) |
ASTM D638（剛性）/D412（彈性體） |
2.6 |
| 彎曲強度(MPa) |
ASTM D790 |
140 |
| 撓曲模量(MPa) |
ASTM D790 |
4260 |
| 懸臂梁缺口沖擊 (J/m) |
ASTM D256 |
10 |
| 懸臂梁無缺口沖擊(J/m) |
ASTM D4812 |
138 |
| HDT @66PSI ? |
ASTM D648 |
>300 |
| HDT @264PSI ? |
ASTM D648 |
>300 |
| CTE > Tg((μm/m)/°C) |
ASTM E831 |
54 |
| CTE < Tg((μm/m)/°C) |
ASTM E831 |
62 |
| 邵氏 D 型硬度 |
ASTM D2240 |
89 |
| 24 小時吸水率 (%) |
ASTM D570 |
0.36 |
|
| SLA--3D打印過程視頻 |
|
|
| 其他材料 |
|
|
